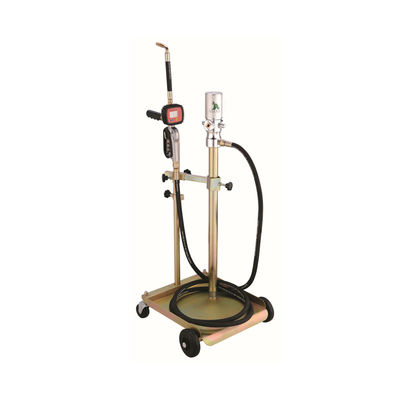

YD51-012A Тележка для дозирования масла: 18 л/мин, точность ±0,5%, для мастерских/фабрик/ферм
Технические характеристики продукта
Сводка основных параметров
| Категория компонента |
Специальная спецификация |
| Модель |
YD51-012A (Комплект дозатора масла 3:1, устанавливаемый на тележке, идеально подходит для мобильной раздачи масла в мастерских, гаражах и промышленных объектах) |
| Тип продукта |
Интегрированный комплект: пневматический масляный насос + модульная тележка + раздаточный шланг + цифровой счетчик |
| Пневматический масляный насос |
- Степень сжатия:3:1 (обеспечивает эффективную перекачку масел средней вязкости)
- Соединения:Воздухозаборник (F1/4"G), выход масла (M1/2"G)
- Номинальное давление:Рабочее давление (8 Бар), Макс. Давление потока (24 бар)
- Производительность:Расход воздуха (100 л/мин), относительная производительность (18 л/мин), диаметр всасывающей трубки (42 мм)
- Подходящие масла:Моторное масло, синтетическое масло, гидравлическое масло, трансмиссионное масло (вязкость до SAE130)
|
| Модульная тележка |
- Емкость:Совместимость с бочками весом 20–60 кг (подходит для контейнеров различных форм/размеров)
- Мобильность:2 фиксированных колеса + 2 ролика (легкое маневрирование по полу мастерской)
- Функции:Опора насоса + устройство для фиксации барабана (фиксирует барабаны/насосы во время движения)
- Заканчивать:Оцинкованный (антикоррозийный, подходит для влажных цехов)
|
| Дозирующий шланг |
- Длина:4 м (поддерживает выдачу на большие расстояния без перестановки тележки)
- ID (внутренний диаметр):1/2" (обеспечивает беспрепятственный поток масла)
- Материал:SAE 10R2AT (маслостойкий, износостойкий, прочный для интенсивного использования)
- Рабочее давление:138 бар (выдерживает поток масла под высоким давлением)
- Соединения:Вход/выход (1/2 дюйма) (совместим с насосом и расходомером)
|
| Цифровой измеритель |
- Диапазон расхода:1–25 л/мин (соответствует производительности насоса 18 л/мин)
- Точность:±0,5% (обеспечивает точное измерение масла для выставления счетов или отслеживания запасов)
- Номинальное давление:Минимальное рабочее давление (5 бар), максимальное рабочее давление (100 бар)
- Рабочая температура:-20℃ ~ +60℃ (адаптируется к холодным гаражам или теплым промышленным помещениям)
- Впускная резьба масла:1/2 Bsp/NPSM (совместим с выпускным отверстием для шланга)
|
Результаты теста производительности
| Тестовый предмет |
Условия испытания |
Результат теста |
| Точность дозирования |
Используйте цифровой счетчик для подачи 10, 20 и 25 л трансмиссионного масла SAE100. |
Измеренные объемы: 10,02 л, 20,01 л, 25,03 л — все в пределах точности ±0,5%. |
| Мобильность и стабильность |
Перемещайте тележку (с бочкой весом 60 кг) по неровному полу цеха (расстояние 50 м). |
Тележка плавно маневрирует благодаря колесикам; фиксированные колеса сохраняют устойчивость; барабан остается закрепленным зажимным устройством |
| Сопротивление давлению |
Проработайте насос при максимальном давлении потока (24 бар) в течение 2 часов с гидравлическим маслом. |
Шланг (SAE 10R2AT) не вздут и не протекает; насос поддерживает постоянный поток 18 л/мин. |
| Адаптивность к температуре |
Проверьте цифровой счетчик и шланг при температуре -20 ℃ (холодное хранение) и +60 ℃ (отапливаемый цех). |
Счетчик сохраняет точность; шланг остается гибким (нет хрупкости при низкой температуре и размягчения при высокой температуре) |
Подробная информация о продукте
Комплект дозатора масла 3:1, монтируемый на тележке, решает ключевые проблемы мобильной раздачи масла: «ограниченная мобильность, неточное измерение и громоздкая установка». Синтегрированная конструкция «4 в 1» + высокая точность + надежная мобильностьБудучи его основными сильными сторонами, он дает новое определение эффективности перекачки масла в цехах и в промышленности:
Интегрированная конструкция «4 в 1»: удобство и экономия места
- Универсальное решение:Сочетает в одном комплекте пневматический насос, модульную тележку, шланг длиной 4 м и цифровой счетчик — нет необходимости приобретать или собирать отдельные компоненты. Это экономит 30 % времени на настройку и устраняет проблемы совместимости между деталями.
- Компактная тележка:Оцинкованная тележка удерживает и бочку, и насос, сокращая пространство для хранения на 50 % по сравнению с отдельными насосами и бочками. Его компактная конструкция позволяет пройти через стандартные дверные проемы мастерских (ширина ≥80 см).
Точное дозирование и высокая производительность
- Цифровой измеритель точности ± 0,5%:Обеспечивает точное измерение масла для таких задач, как выставление счетов клиентам (например, авторемонтные мастерские) или отслеживание запасов (например, промышленные предприятия). В отличие от ручных манометров, которые имеют погрешность ±2%, этот счетчик не гарантирует избыточного или недостаточного дозирования.
- Насос со степенью сжатия 3:1:Обеспечивает расход 18 л/мин и максимальное давление 24 бар, что позволяет легко работать с маслами средней вязкости (до SAE130). Всасывающая трубка диаметром 42 мм достигает дна барабана, сводя к минимуму остаточное масло (<1 л на барабан весом 60 кг) и уменьшая количество отходов.
Надежная мобильность и долговечность
- Тяжелая тележка:Грузоподъемность 20–60 кг, оцинкованная отделка и конструкция с 4 колесами (2 фиксированных + 2 ролика) позволяют легко перемещать его по цеху даже с полным барабаном массой 60 кг. Зажимное устройство барабана предотвращает разливы во время транспортировки, что является важным элементом безопасности.
- Износостойкий шланг:Шланг SAE 10R2AT устойчив к разложению масла и физическому износу, его рабочее давление 138 бар превосходит стандартные резиновые шланги (типичное давление 80 бар). Он остается гибким при экстремальных температурах (-20℃ ~ +60℃), обеспечивая круглогодичное использование.
Сценарии применения
Авторемонтная мастерская Услуги по замене масла
Требование к сценарию:Авторемонтная мастерская ежедневно обслуживает 30 автомобилей (каждому требуется 4-5 л моторного масла) и использует бочки по 60 кг. Магазину необходим мобильный, точный дозатор, чтобы сократить трудозатраты.
Процесс работы:
- Установка: Закрепите бочку с маслом массой 60 кг на тележке с помощью зажимного устройства; Подсоедините воздухозаборник насоса F1/4"G к заводскому компрессору; прикрепите 4-метровый шланг и цифровой измерительный прибор.
- Дозирование: С помощью счетчика установите необходимый объем (например, 4 л для седана); насос подает масло со скоростью 18 л/мин — 4 л подается примерно за 13 секунд.
- Мобильность: перемещайте тележку между ремонтными площадками (на расстоянии 50 м) для обслуживания нескольких автомобилей без перестановки барабана.
- Точность: счетчик записывает каждую дозу, упрощая проверку запасов в конце дня.
Эффект:Мобильный дизайн экономит трудозатраты; точный счетчик снижает потери масла; Поток 18 л/мин удовлетворяет высокую ежедневную потребность.
Техническое обслуживание промышленного оборудования
Требование к сценарию:Производственное предприятие обслуживает 15 гидравлических машин (каждому требуется 20 л гидравлического масла в месяц) и хранит масло в бочках по 60 кг. Заводу необходим стабильный, устойчивый к давлению дозатор высоковязкой нефти.
Процесс работы:
- Установка: Установите насос на опору тележки; подключиться к системе подачи воздуха (8 Бар); присоедините шланг к впускному отверстию для масла машины
- Раздача: используйте насос при максимальном давлении 24 бар, чтобы перекачать 20 л гидравлического масла (SAE120) примерно за 67 секунд; счетчик гарантирует отсутствие перелива
- Долговечность: оцинкованная поверхность тележки устойчива к заводской пыли; шланг (SAE 10R2AT) выдерживает давление 24 бар без утечек
- Эффективность: один техник может обслуживать все 15 машин за 2,5 часа, что в два раза быстрее, чем при ручной дозировке.
Эффект:Производительность при высоком давлении соответствует потребностям в гидравлическом масле; Прочная конструкция выдерживает заводские условия.
Сервис сельскохозяйственной техники (на месте)
Требование к сценарию:Сервисная группа фермы обслуживает 10 тракторов (каждому требуется 15 л трансмиссионного масла). Команде нужен портативный дозатор, который будет работать как при низких (-5 ℃), так и при теплых (+35 ℃) температурах наружного воздуха.
Процесс работы:
- Установка: Загрузите тележку (с бочкой весом 60 кг) в сервисный грузовик; на ферме расположите тележку рядом с тракторами
- Раздача: используйте цифровой счетчик для подачи 15 л трансмиссионного масла (SAE130) на трактор примерно за 50 секунд; Шланг длиной 4 м достигает масляных баков трактора, не перемещая тележку
- Адаптивность к температуре: измеритель сохраняет точность при -5 ℃; шланг остается гибким для удобства использования
- Портативность: компактные размеры тележки помещаются в грузовик; ролики работают на гравийных дорожках фермы
Эффект:Мобильность на месте отвечает потребностям фермы; термостойкость адаптируется к внешним условиям.
Часто задаваемые вопросы
В1: цифровой измеритель отображает сообщение об ошибке во время использования. Как устранить неполадки?
A1: Сообщения об ошибках обычно возникают из-за проблем с давлением или соединением. Решения:
- Проверьте рабочее давление:Убедитесь, что насос обеспечивает давление не менее 5 бар (минимум для счетчика) — низкое давление вызывает ошибку «НИЗКОЕ ДАВЛЕНИЕ».
- Осмотрите входную резьбу:Затяните резьбу входа масла на 1/2 Bsp/NPSM (ослабленные соединения приводят к появлению воздушных зазоров и появлению сообщений «FLOW ERROR»).
- Сбросьте счетчик:Выключите и включите счетчик, чтобы устранить временные сбои. Если ошибки сохраняются, обратитесь к производителю для калибровки счетчика.
В2: Может ли тележка перевозить бочки весом более 60 кг (например, 80 кг)?
О2: Нет. Максимальная грузоподъемность тележки составляет 60 кг. Превышение этого предела приведет к:
- Повреждения тележки:Ролики или фиксированные колеса могут погнуться или сломаться под избыточным весом.
- Риски безопасности:Зажимное устройство для барабанов не может закрепить тяжелые барабаны, что приводит к потенциальному разливу или опрокидыванию барабанов.
- Ограниченная мобильность:Тележкой будет сложно маневрировать даже на ровной поверхности. Для бочек весом 80 кг используйте сверхмощную тележку (рассчитанную на ≥100 кг) и проверьте совместимость с насосом YD51-012A отдельно.
Вопрос 3: Шланг становится жестким в холодную погоду (-20 ℃). Как сохранить гибкость?
A3: Чтобы сохранить гибкость шланга при низких температурах:
- Предварительно прогрейте шланг:Перед использованием оберните шланг нагретым одеялом (с температурой 10–15 ℃) на 10 минут — это смягчит материал SAE 10R2AT.
- Избегайте перегибов:Храните шланг свернутым (не сложенным), когда он не используется: перегибы ослабляют материал и повышают его хрупкость.
- Используйте низкотемпературную масляную присадку:Смешайте небольшое количество понизителя вязкости масла (совместимого с вашим типом масла), чтобы снизить точку замерзания масла и снизить нагрузку на шланг.
Вопрос 4: Как очистить насос и счетчик, чтобы предотвратить перекрестное загрязнение при смене типа масла?
A4: Перекрестное загрязнение предотвращается путем тщательной очистки:
- Промойте насос:Пропустите 5–10 л нового типа масла через насос, чтобы смыть остатки старого масла.
- Очистите шланг:Отсоедините шланг и промойте его новым маслом (или совместимым растворителем, например, уайт-спиритом для масел на нефтяной основе).
- Калибровка счетчика:После очистки проверьте счетчик с 10 л нового масла, чтобы убедиться в точности.
- Протрите внешние части:Очистите тележку и насос снаружи сухой тканью, чтобы удалить остатки масла. Никогда не переключайтесь с несовместимого масла (например, с минерального масла на синтетическое) без полной очистки.
