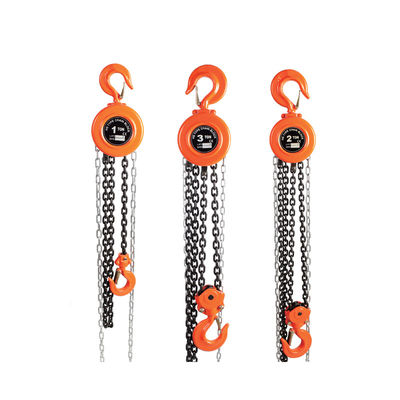

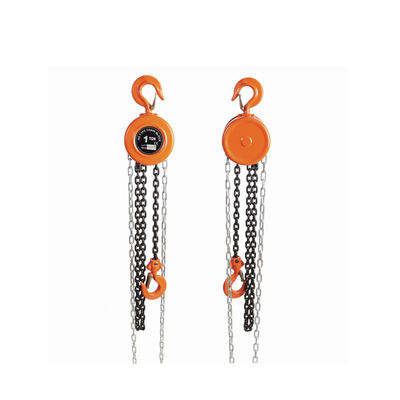

Цепная таль HSZ: нагрузка 0,5-20T, подъем 2,5-3 м для мастерской/строительства/спасательных работ
Технические характеристики продукта
Сводная таблица основных параметров
| Модель |
Грузоподъемность (т) |
Высота подъема (м) |
Испытательная нагрузка (т) |
Мин. габаритная высота (от крюка до крюка, мм) |
Усилие на цепь (при полной нагрузке, Н) |
Количество нитей грузовой цепи |
Характеристики цепи (мм) |
Вес нетто (кг) |
Вес брутто (кг) |
Размеры упаковки (Д×Ш×В, см) |
Размер цепного ящика (см) |
| YD30-013-0.5T |
0,5 |
2,5 |
0,75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2,5 |
1,5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1,5 |
2,5 |
2,25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4,5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7,5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12,5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Общие основные параметры
| Категория параметра |
Конкретное описание |
| Позиционирование продукта |
Предназначена для подъема тяжелых грузов в условиях отсутствия электропитания, в таких областях, как техническое обслуживание оборудования в заводских цехах, подъем строительных материалов, погрузочно-разгрузочные работы на складах и спасательные работы на открытом воздухе. 8 моделей охватывают диапазон нагрузок от 0,5 до 20 тонн, обеспечивая баланс между легкой портативностью и грузоподъемностью промышленного класса. |
| Основные характеристики |
- Работа без электропитания: Не требуется внешнее электропитание; подъем осуществляется вручную путем натягивания ручной цепи, подходит для условий отсутствия электропитания.
- Услуга по индивидуальной настройке: Поддерживает индивидуальную настройку OEM и регулировку персонализированных функций.
- Международные стандарты: Соответствует международным стандартам безопасности, все модели прошли испытания на перегрузку (1,5-кратная номинальная нагрузка).
|
| Конструкция и материалы |
- Цепная система: Высокопрочная легированная цепь класса 80 с горячеоцинкованной поверхностью для предотвращения ржавчины.
- Механизм трансмиссии: Двухподшипниковая конструкция с прецизионным набором шестерен, эффективность трансмиссии ≥90%.
- Тормозная система: Встроенный храповой тормоз с тормозным моментом ≥3-кратного номинального крутящего момента.
- Крюковая сборка: Кованые крюки из стали 40Cr с автоматически сбрасывающимися предохранительными защелками.
|

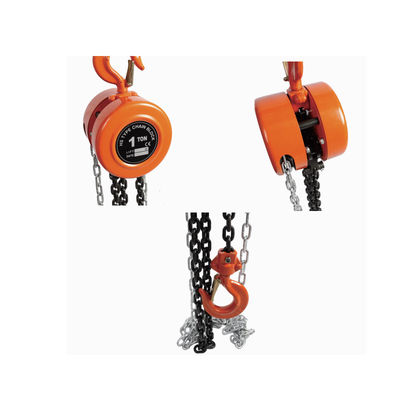

Детали продукта
Ориентирована на безопасность при больших нагрузках + долговечность, экономящая труд + универсальность без электропитания, цепная таль типа HSZ серии YD30-013 оптимизирована для условий подъема тяжелых грузов без электропитания.
Двухподшипниковая конструкция + высокопрочная цепь, легкий подъем тяжелых грузов
Двухподшипниковая трансмиссия, отличная эффективность и долговечность
- Значительный эффект экономии труда: Сопротивление трансмиссии снижено на 30%, эффективность подъема увеличена на 25%.
- Меньший износ: Подшипники равномерно распределяют радиальную силу, уменьшая износ на 40% и увеличивая срок службы до 1,5 раз по сравнению с обычными изделиями.
Легированная цепь класса 80, прочная, устойчивая к ржавчине и не заклинивает
- Высокая грузоподъемность: Предел прочности на разрыв намного выше, чем у обычных цепей.
- Отличная устойчивость к ржавчине: Двойная антикоррозийная обработка горячим цинкованием + пассивация.
- Плавное зацепление: Точность шага цепи ≤0,1 мм для точного соответствия звездочки.
Многократная защита, отсутствие рисков при работе с тяжелыми грузами
Тормоз «Блокировка при отпускании», более надежная защита от падения
- Тормоз мгновенно блокируется при отпускании ручной цепи, предотвращая падение тяжелого предмета.
- Тормозная система проходит 1000 испытаний на запуск-остановку при больших нагрузках без ухудшения характеристик.
Противоотрывной крюк + компактная конструкция, безопасный и портативный
- Противоотрывной крюк: Автоматически сбрасывающиеся предохранительные защелки с углом открытия ≤60°.
- Легкий дизайн: Модель 0,5T весит всего 8 кг; модель 20T имеет модульную разборную конструкцию для удобства транспортировки.
Сценарии применения
Техническое обслуживание оборудования в заводских цехах (основной сценарий: модели 0,5T-5T)
Требования к сценарию: Подъем шпинделя станка весом 5 тонн из полости оборудования (высота 2,5 м) во время отключения электроэнергии в узком рабочем пространстве.
Результат: Сокращает количество операторов на 70%, сокращает время подъема с 1 часа до 20 минут.
Подъем строительных материалов (сценарий 2: модели 3T-10T)
Требования к сценарию: Подъем стального пакета весом 8 тонн на платформу высотой 10 м на строительной площадке без электропитания.
Результат: Снижает стоимость подъема на 80%, работает непрерывно в течение 1 месяца в запыленной среде.
Погрузочно-разгрузочные работы на складах и спасательные работы на открытом воздухе (сценарий 3: модели 0,5T-20T)
Требования к сценарию: Перемещение стеллажа весом 15 тонн на складе; подъем транспортного средства весом 5 тонн при спасательных работах на открытом воздухе.
Результат: Повышает эффективность работы склада на 80%; завершает спасение транспортного средства за 30 минут без электропитания.
Часто задаваемые вопросы
В1: Как выбрать подходящую модель в зависимости от фактических потребностей?
А1: Выбирайте в зависимости от нагрузки, высоты и сценария:
- Выберите модель с номинальной нагрузкой на 20% выше фактической нагрузки
- Модели 0,5T-1,5T имеют подъем 2,5 м; 2T-20T имеют подъем 3 м
- Отдавайте предпочтение моделям с оцинкованной цепью для использования на открытом воздухе
В2: Цепь заклинивает во время подъема. Это неисправность? Как это исправить?
А2: Обычно проблема с эксплуатацией или техническим обслуживанием:
- При запутывании цепи: Медленно потяните ручную цепь в обратном направлении
- При недостаточной смазке: Добавьте литиевую смазку (модель Li-2)
В3: После длительного использования эффективность торможения снижается. Как это отрегулировать?
А3: Отрегулируйте зазор тормоза:
- Ослабьте гайку крепления тормозной пружины
- Поверните регулировочный болт по часовой стрелке (на 1/4 оборота каждый раз)
- Замените тормозную колодку, если износ ≥1 мм
В4: При использовании на открытом воздухе при низких температурах (-25℃) цепь станет хрупкой, а тормоз выйдет из строя?
А4: Нет, при надлежащей подготовке:
- Легированные цепи класса 80 сохраняют прочность при -25℃
- Тормозная смазка является низкотемпературной, устойчивой к -30℃
- Разогрейте компоненты, потянув ручную цепь вхолостую 10-15 раз
